Het zelf samenstellen van een verlengkabel voor krachtstroom is voor iemand met een (elektro) technische achtergrond goed zelf te doen.

Uitleg krachtstroom verlengkabel

Tegenwoordig bestaan de meeste krachtstroom verlengkabels uit vijf aders:
  • L1 : fasedraad 1
  • L2 : fasedraad 2
  • L3 : fasedraad 3
  • N  : de nuldraad
  • Aarddraad : de aardedraad
Bij een vieraderig verlengsnoer vervalt de (blauwe) nuldraad, vooral bij wat oudere aansluitingen zie je een vierpolige aansluiting. Tegenwoordig is deze nul vaak wel noodzakelijk voor de aansturing (230V) van een PLC (printplaat besturing) of andere elektronica.

Helaas zijn er te veel normen voor de te gebruiken kleuren draadaansluitingen. Er zijn niet alleen veel oude normen met hun kleurcoderingen maar ook veel uit het buitenland geïmporteerde kabels, machines en aparaten die weer gebaseerd zijn op een afwijkend gebruik van de kleur van de ader.

Dat lijkt heel verwarrend maar dat valt erg mee. Elke 380v/400v kabel heeft één ader die geel-groen is, dit is de belangrijkste ader! Als deze goed wordt aangesloten is onze veiligheid niet in gevaar.
De andere belangrijke kleur ader is die van de nul, meestal is dit een blauwe ader en in de stekker en contrastekker of contactstop en koppelcontactstop staat bij deze aansluiting de hoofdletter N.

Krachtstroomstekkers monteren

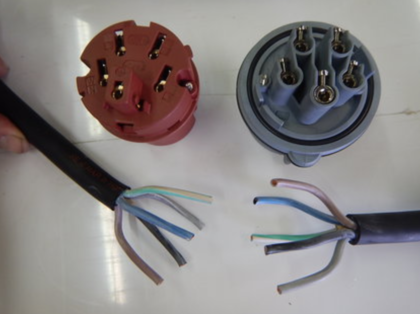

Demonteer de stekker en de contrastekker, bij de meeste CEE-stekkers zijn de polen met de aanduidingen L1, L2, L3, N en Aarddraad in spiegelbeeld van elkaar samengesteld.
Foto

Kabel aansnijden

Het aansnijden van de Neopreen buitenmantel van een verlengkabel dient voorzichtig te gebeuren. Zet een streepje op de kabel op ca. 6 cm van het uiteinde, buig nu de kabel in uw hand en snij met een scherp mes de buitenmantel rustig aan. Door de spanning die op het rubber staat, vloeit de kerf makkelijk dieper, de aders mogen niet geraakt worden! Als dit toch gebeurt, moet u de kabel 6 cm verder opnieuw aansnijden.
Foto

Schuif de CEE stekker op de kabel

Maak de rubber afdichtingsring strak op de goede maat en vet de kabel in met zuurvrije vaseline. Schuif in de juiste volgorde de wartel, stalen ring, rubber afdichtingsring en het huis van de stekker over de kabel.
Foto

Strip de aders bloot

Strip de vier of vijf aders zover bloot dat het puntje van de koperen kern net uit het adereindhulsje (kabelschoen) steekt, let wel op dat de juiste maat wordt gebruikt, 2,5mm, 4mm en 6mm. Bij stekkers die schroefklemmen hebben, dit is een klem waar de ader in schuift, is een adereindhulsje niet nodig. Het adereindhulsje voorkomt dat de ronddraaiende schroef de koperen draadjes van de kern kapot drukt.
Foto

De aders monteren

Split de twee kabeluiteinden zo op dat de aders mooi een stuk uit elkaar staan. Als u de twee verlengkabeluiteinden tegenover elkaar vasthoudt, dan ziet u dat de verschillende kleuren van de aders recht tegenover elkaar zitten.

Begin bij de geel-groene aderdraad en monteer vervolgens de blauwe nuldraad zonder dat er een twist in de aders ontstaat. Bij een Titanex H07RN-F 5G6 kabel monteert u de grijze ader op de L1, de zwarte ader op de L2 en de bruine ader op de L3 aansluiting. Draai met de juiste schroevendraaier (WIHA SL/PH2) alle schroeven stevig vast. Doe dit in dezelfde volgorde ook bij de contrastekker.
Foto

Controle van de juiste aansluiting van fasedraden, nuldraad en aardedraad

Wanneer u alle aders heeft gemonteerd, schuift u de stekker in de contrastekker, controleer of er nergens een twist is ontstaan en dat alle kleuren recht tegenover elkaar zitten.
Foto

Monteer de stekker en contrastekker vast aan de behuizing

Indien nodig, kunt u de rubber afdichtingsring en de kabel licht invetten, schuif de ring goed in de stekker, vervolgens de stalen ring en daarna kan de wartel aangedraaid worden.
Foto

Draai tot slot de kabelklem aan

Bij de Mennekes-stekkers zit aan het uiteinde van de stekker nog een kabelklem die voorkomt dat de kabel losgetrokken kan worden van de stekker. Draai de twee schroeven met beleid aan.
Foto

U heeft nu zelf uw eigen krachtstroom verlengkabel gemaakt

Controleer met een digitale multimeter de weerstand van de vier of vijf aders, de gemeten weerstand moet bij alle vijf de aders even groot zijn, is dit het geval dan is uw verlengkabel voor krachtstroom gereed voor gebruik!
Foto

Bekijk voor de montage van een 63A of 125A contactstop deze instructievideo van Mennekes: Montage van een Mennekes contactstop

Disclaimer:

  • Het maken van een krachtstroom verlengkabel is voor een technisch onderlegd iemand goed zelf te doen. Met deze omschrijving hopen wij u een duidelijk beeld te hebben gegeven hoe dit dient te gebeuren.
  • Realiseer wel dat u met grote tot zeer grote stroomsterktes werkt, door een 32A kabel kan 12.800 Watt aan vermogen lopen. Kortsluiting of een verkeerde aansluiting kan zeer grote en vervelende gevolgen hebben.
  • Derhalve kunnen wij geen enkele aansprakelijkheid op ons nemen indien bovenstaande informatie tot schade of letsel leidt.
  • Indien u twijfelt of u zelf een verlengkabel zal samenstellen, neem dan geen risico en laat het over aan specialistische vakmensen.
